CIRCUITO EN SERIE EN PROTOBOARD

 CIRCUITO EN SERIE

Las prácticas en serie con protoboard son una excelente manera de aprender sobre circuitos eléctricos y electrónicos. Aquí te presento algunas actividades comunes que puedes realizar:

materiales

protoboard



puentes de electricidad


leds


batería

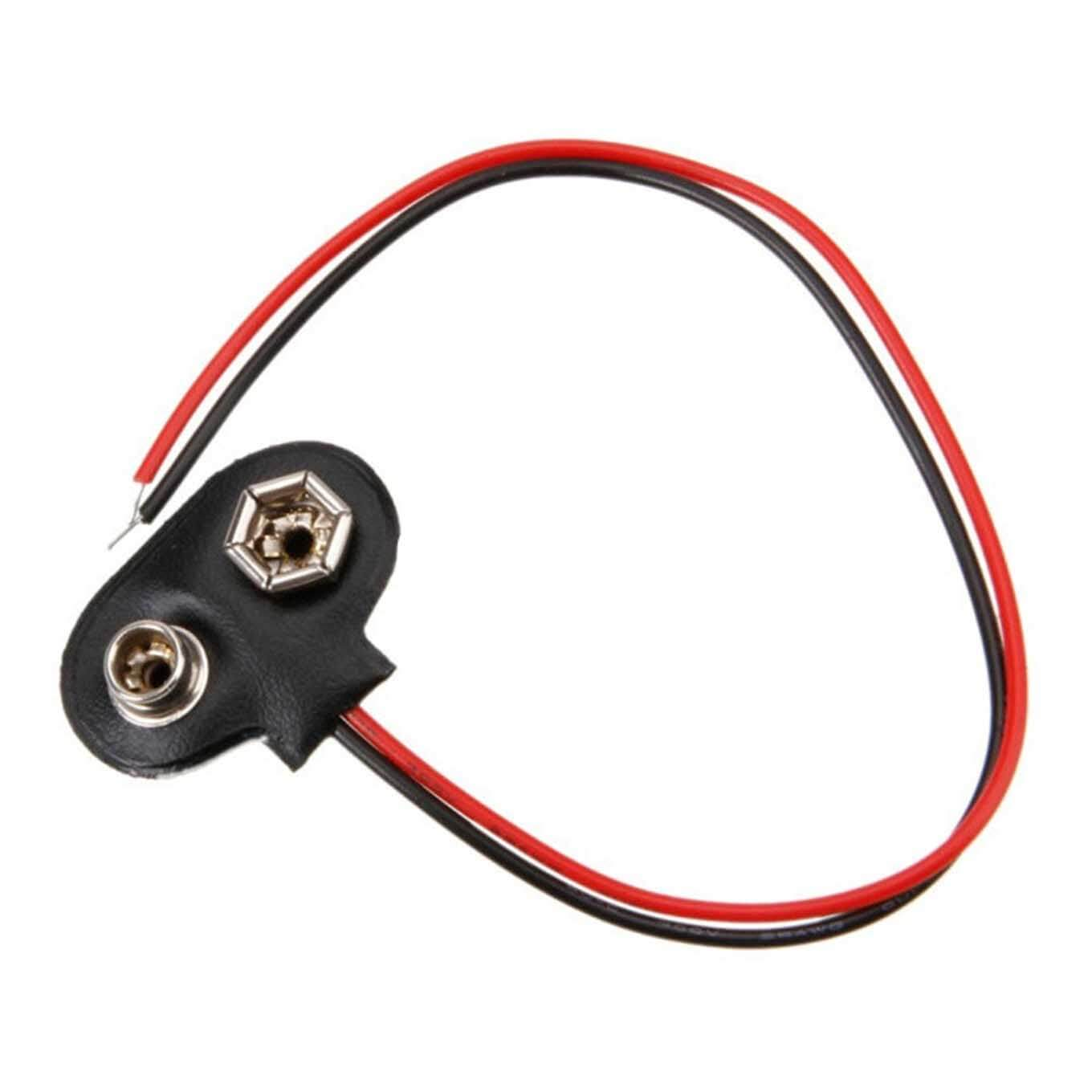

conector


resistencias


Proceso de Montaje de Circuitos en Protoboard

  1. Planificación

    • Dibuja un esquema : Antes de empezar, realiza un diagrama del circuito que quieres construir. Incluye todos los componentes y conexiones.
    • Selecciona Componentes : Reúne todos los componentes necesarios (LED, resistencias, interruptores, sensores, etc.).

  2. Preparación del Protoboard

    • Identifica las Filas : Familiarízate con la disposición de las filas de conexiones. Generalmente, las filas largas (horizontalmente) están conectadas entre sí, y las filas cortas (verticalmente) están divididas en pares.
    • Conexiones de Alimentación : Si es necesario, conecte las líneas de alimentación (VCC y GND) en los bordes del protoboard.

  3. Montaje de componentes

    • Inserta los Componentes : Comienza a insertar los componentes en el protoboard siguiendo el esquema. Asegúrate de que los pinos queden bien asentados.
    • Conexiones : Utilice cables de conexión para unir los diferentes componentes según el diagrama. Mantenga las conexiones organizadas.

  4. Verificación

    • Revisa Conexiones : Antes de energizar el circuito, verifique que todas las conexiones estén correctas y que no haya cortocircuitos.
    • Ajuste de valores : Si utiliza resistencias, asegúrese de que estén en el valor correcto.

  5. Energización del circuito

    • Conecta la Fuente de Alimentación : Conecta la alimentación (por ejemplo, una batería o un adaptador) al circuito.
    • Observa el Comportamiento : Verifica que el circuito funcione como se esperaba. Observe cualquier componente que no funcione correctamente.

  6. Pruebas y ajustes

    • Mediciones : Utilice un multímetro para medir voltajes y corrientes si es necesario.
    • Ajustes : Si algo no funciona, revisa las conexiones y ajusta los componentes según sea necesario.

  7. Documentación

    • Anota Resultados : Registre cualquier observación, como el funcionamiento del circuito, problemas encontrados y soluciones implementadas.
    • Fotografía : Toma fotos del circuito terminado para referencia futura.

  8. Desmontaje (si es necesario)

    • Desconexión : Si necesita desmontar el circuito, desconecte la fuente de alimentación primero.
    • Retira Componentes : Desmonta cuidadosamente los componentes del protoboard.
