CIRCUITO MIXTO EN PROTOBOAR

 CIRCUITO MIXTO

Para realizar una práctica de un circuito mixto en protoboard, se necesita combinar tanto resistencias en serie como en paralelo. Aquí te explico cómo podrías llevar a cabo una práctica de este tipo.

Materiales:

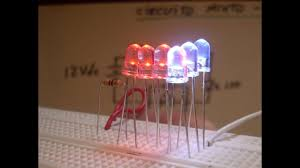

• leds



• Protoboard.



• Resistencias de distintos valores (por ejemplo, 1kΩ, 470Ω, etc.).



• Fuente de alimentación o una batería (como una de 9V).



• Multímetro.
•
• Cables de conexión.




Pasos para la práctica:

1. Colocar las resistencias en serie:

   • Escoge dos resistencias (R1 y R2) y colócalas una a continuación de la otra en el protoboard. Conecta el final de la primera resistencia al inicio de la segunda resistencia.
   • La suma de las resistencias en serie es igual a la suma de sus valores individuales.
   • Usa el multímetro para medir la resistencia total de este conjunto.

2. Colocar resistencias en paralelo:

   • Ahora, toma otras dos resistencias (R3 y R4) y colócalas en paralelo en el protoboard, conectando sus extremos a los mismos puntos de entrada y salida.
   • La resistencia total en paralelo es calculada usando la fórmula: $$\frac{1}{R_{total}} = \frac{1}{R_3} + \frac{1}{R_4}$$

3. Combinar los dos tipos de conexión (mixto):

   • Conecta el arreglo en serie (R1 y R2) al conjunto en paralelo (R3 y R4). Para esto, conecta un extremo del arreglo en serie al punto común de las resistencias en paralelo.
   • Este es un circuito mixto, en el cual una parte del circuito está en serie y otra en paralelo.

4. Conectar la fuente de alimentación:

   • Conecta los extremos del circuito a la fuente de alimentación (una batería de 9V, por ejemplo). Asegúrate de conectar el terminal positivo y negativo correctamente.

5. Medición:

   • Usa el multímetro para medir el voltaje y la corriente en diferentes puntos del circuito. Esto te permitirá verificar la Ley de Ohm y las relaciones entre voltaje, corriente y resistencia en un circuito mixto.

6. Análisis:

   • Calcula las resistencias totales del circuito y compáralas con las mediciones realizadas. Revisa que las caídas de voltaje y la corriente se comporten como predice la teoría para circuitos mixtos.
