ELECTRONICA ANALOGICA

Principios Clave de la Electrónica Analógica

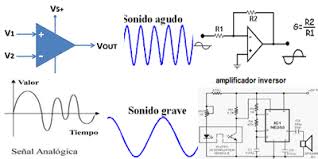

1. Señales Continuas: Las señales en electrónica analógica varían de manera continua con el tiempo, a diferencia de las señales digitales que sólo tienen dos estados (0 y 1).
2. Amplificación: Los circuitos analógicos pueden amplificar señales pequeñas para que sean más grandes.
3. Filtración: Los filtros analógicos permiten pasar ciertas frecuencias mientras bloquean otras.
4. Modulación: La modulación es el proceso de variar una señal portadora con la señal de información.




Ejemplos de Circuitos y Aplicaciones en Electrónica Analógica

1. Amplificadores Operacionales (Op-Amps)

• Descripción: Un amplificador operacional es un componente fundamental que se usa en una variedad de configuraciones para amplificar señales.
• Ejemplo de Uso: Amplificación de señales en un sensor de temperatura o en una etapa de preamplificación en sistemas de audio.
• Configuraciones Comunes: Amplificador inversor, amplificador no inversor, comparador.




2. Filtros

   • Descripción: Los filtros analógicos se utilizan para permitir o bloquear ciertas frecuencias de una señal.
   • Ejemplo de Uso: Un filtro pasa-bajo puede eliminar el ruido de alta frecuencia de una señal de audio. Un filtro pasa-alto puede eliminar el componente de baja frecuencia de una señal.
   • Tipos: Filtros RC, filtros LC, filtros activos y pasivos.

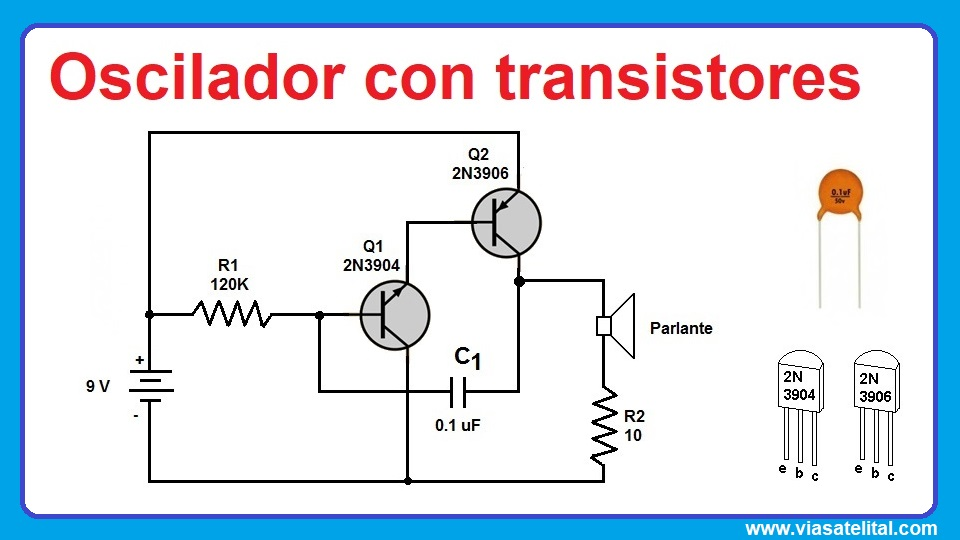

3. Osciladores

   • Descripción: Un oscilador genera una señal periódica (senoidal, cuadrada, triangular, etc.).
   • Ejemplo de Uso: Generación de señales de reloj en sistemas de comunicación o en sintetizadores de audio.
   • Tipos: Osciladores de cristal, osciladores LC, osciladores de relajación.




4. Reguladores de Voltaje

   • Descripción: Los reguladores de voltaje mantienen un voltaje constante a pesar de las variaciones en la carga o la entrada.
   • Ejemplo de Uso: Proporcionar voltajes estables a los circuitos electrónicos de un dispositivo para asegurar un funcionamiento correcto.
   • Tipos: Reguladores lineales (como el 7805), reguladores conmutados.




5. Amplificadores de Potencia

   • Descripción: Amplificadores diseñados para aumentar la potencia de una señal.
   • Ejemplo de Uso: Amplificación de la señal en sistemas de audio para impulsar altavoces.
   • Clasificación: Clase A, Clase B, Clase AB, Clase D.






6. Transformadores

   • Descripción: Dispositivos que convierten niveles de voltaje mediante inducción electromagnética.
   • Ejemplo de Uso: Adaptar el voltaje de la corriente alterna (AC) en fuentes de alimentación o aislar circuitos.
   • Aplicaciones: Transformadores de potencia, transformadores de señal.




7. Circuitos de Retroalimentación

   • Descripción: Circuitos que usan una parte de la señal de salida para influir en la entrada, estabilizando o controlando la ganancia.
   • Ejemplo de Uso: Controlar la ganancia en amplificadores operacionales para obtener una respuesta deseada.
   • Tipos: Retroalimentación positiva y negativa.



8. Circuitos de Medición

   • Descripción: Circuitos diseñados para medir y mostrar parámetros como voltaje, corriente, o resistencia.
   • Ejemplo de Uso: Multímetros analógicos y medidores de señal.

Aplicaciones Prácticas

• Audio: Amplificadores de audio, ecualizadores, y mezcladores.
• Comunicación: Moduladores y demoduladores de señales, filtros de RF.
• Sensores: Amplificadores de señales de sensores (como termistores o fotodiodos).
• Control de Potencia: Reguladores de voltaje en fuentes de alimentación.
